Описание установка прошивки собрано из сообщений в вайбере. Надеюсь, мой французский всем будет понятен.
На фото ти бачиш в який саме роз'єм на переходнику
треба вставити кабель від плати USBASP.
Потім треба зняти морду коробки з контролером.
Там є шлейф з роз'ємом та на платі п'ятизубій контакт
Пeрeхідник трeба вставити самe так, не інакше.
Цe єдинe, що можна пeрeплутати.
Шлейф до USBASP має виходити на коротку сторону плати,
навтпроти білих маленьких резисторів.
Впевнись, що всі 5 зубів попали на свої місця,
що ти не зсунувся праворуч чи ліворуч.
Перевірка...
Кабeль USBASP має виходити вниз відносно морди коробки
Шлейф плати Роси увімкни у верхнє
гніздо на платі перехідника.
Всe готово для прошивки
Коли встановиш прошивочну програму з драйверами на комп,
встав плату прошивальника у ЮСБ та запусти SinaProg.

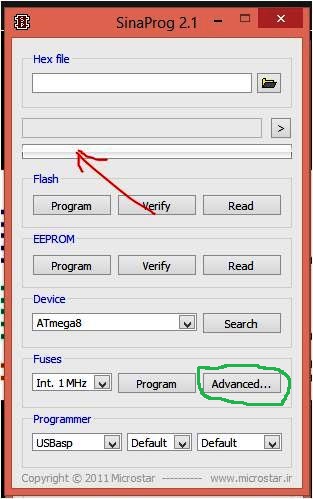

Відкриється таке віконце.
Клікни search
Ось тут має написати "searching...OK".
Якщо Є - тисни "advansed"

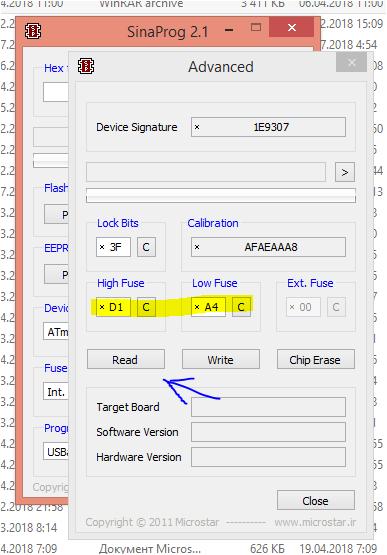

Відкриється додаткове віконце.
Тисни "Read", після цього перевір чи є В1 та А4
у двох віконцях, що я виділив жовтим.
Якщо ні - запиши такі літери - цифри та натисни "Write".
Зверни увагу - літери латинські, кирилицю написати не зможеш.
Перед тим, як натиснути "Write", тричі впевнись, шо все вірно.
Все, закрий це віконце кнопкою "Close"
Повернешся до головного вікна.

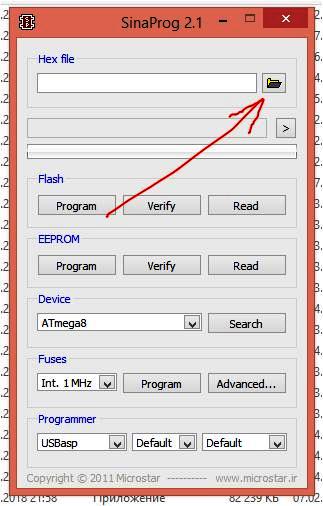

Там клікай папку
Знайди шлях, куди ти поклав з архіву файл прошивки 311.hex та вибери його.
Буде така картинка (шлях до файла буде іншим)

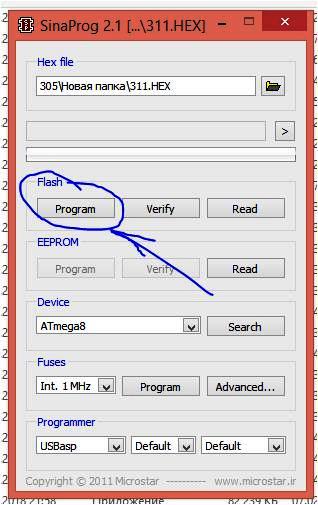

Тисни "програм". Піде загрузка.
Може писати про помилки, не звертай уваги. Розберемось.
Але де того, як перепрошиватись, запаміятай чи запиши
головні налаштування всіх режимів - нагріви та відбори,
бо після перепрошивки може статися потреба змінити
налаштування на заводські.
